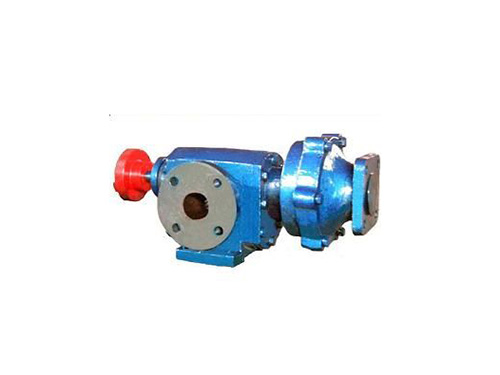

GZB系列高真空齿轮泵

GZB系列高真空齿轮泵

GZB高真空齿轮泵系列

GZB高真空齿轮泵系列

GZB高真空齿轮泵系列

GZB高真空齿轮泵系列

1.GZB系列高真空齿轮泵的用途和特点

GZB系列高真空齿轮泵专门用于输送高粘度、高吸油或负压油。普通齿轮泵、叶片泵、螺杆泵、柱塞泵等一般体积泵根本不能满足要求。当负压容器中的油吸力过高或油粘度过高时，很容易导致油吸力不足或油吸力不足，也会产生腐蚀。

GZB本系列高真空齿轮泵适用于200介质温度℃以下运动粘度1.5万cst以下重油、中油、工业轻油、食用油等类似油。但不适用于运输高硫、腐蚀性、硬颗粒和杂物，也不适用于运输高挥发性、低闪点的油。主要用于运输透明油、变压器油、机械油、液压油、极压齿轮油、航空油、柴油、食用油等液体油

GZB系列高真空齿轮泵外观美观，体积小，结构紧凑，性能稳定，脉动冲击值低，运行振动小，噪音低强度好维护方便等优点。泵采用固定结构安然溢流机构，油在过载过程中自动循环。从电机到泵头，进油方向约为电机轴和油泵主轴轴。

2.主要结构及工作原理

⑴结构

GZB系列高真空齿轮泵主要由推进装置、泵体、前后盖板、主驱动齿轮、主驱动轴、轴承、轴承座、轴密封、联轴器、电机、底盘、进出口法兰和保护阀组成。

齿轮由轴承通过轴承座支撑在前后端盖上，推进装置连接到主动轴上，旋转时密封油封。电机的旋转通过联轴器传输到泵的主动齿轮和推进装置，使齿轮泵和推进装置同时工作。安然阀门是一种单独设置在泵体上的装置，内孔与泵体的吸油腔和排油腔相连，中间由带弹簧的阀芯隔开。整个装置通过螺栓连接固定在公共底盘上。

⑵工作原理

GZB一系列高真空齿轮泵将泵体分为吸油腔和压油腔。由于吸油腔逐渐分离，密封体积逐渐分离，密封体积逐渐增加，形成部分真空，油箱内的油通过吸油管进入吸油腔，填充齿槽，随着齿轮的旋转，油进入左压油腔。在压油区的一侧，由于轮齿逐渐啮合，密封工作室的体积不断减小，油被挤出，从压油腔输送到压力管。

当电机运行时，推进装置与主轴一起高速运行。该推进装置类似于一轴流泵，其排气速度远大于齿轮啮合排气。随着推进装置的推进，齿轮啮合的反泄漏被堵塞，形成了优良的自然真空深受了很好的实际效果以实际效果为主低位油适入泵腔，然后通过排油腔压入出口排出。

当油路中的阻力（压力）超过设定时安然压力时，安然启动阀门，使排油室的油回到吸油室，保持压力不上升，安然阀门起到过载保护作用。
